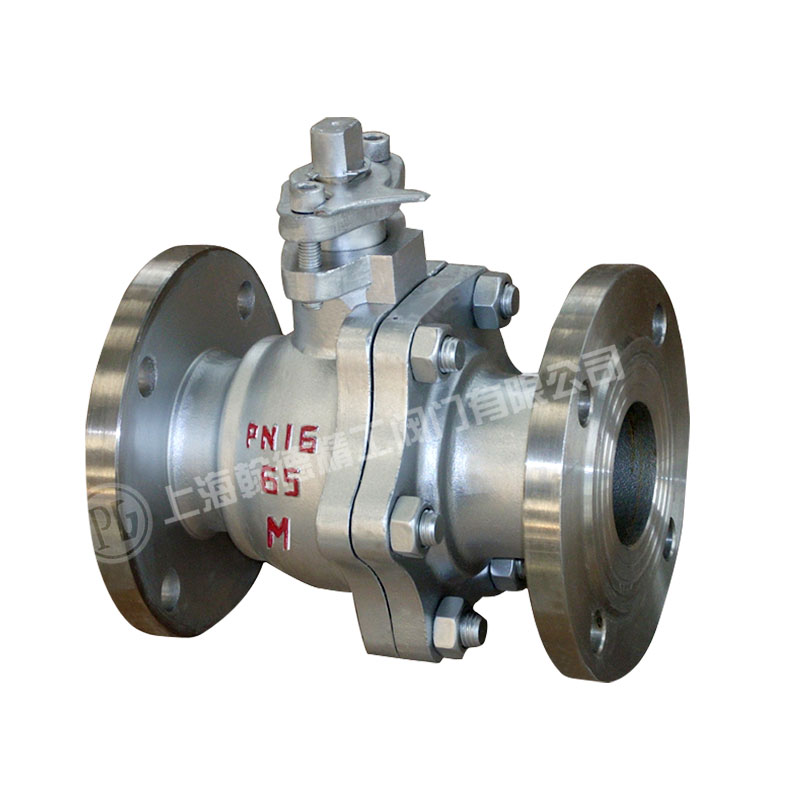

金属硬密封球阀

产品中心 > 球阀、放料阀系列 > 金属硬密封球阀

金属硬密封球阀

产品型号:Q41H
公称通径:DN15~200mm
公称压力:PN1.0~6.4MPa
驱动方式:手动、气动、电动、液动等
工作温度:-29~425℃(碳钢)或-40~550℃(不锈钢)
阀体材质:碳钢、不锈钢
连接方式:法兰式
法兰标准:GB/T9113、JB/T79、Hg20592、ANSI B16.5、B16.47
分享到:

一、金属硬密封球阀 产品特点
1、阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。


二、金属硬密封球阀 性能规范

设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113、JB/T79、Hg20592ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598


三、金属硬密封球阀 压力范围

压力等级试验压力(MPa)
公称压力(PN)磅级(Class)壳体试验密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

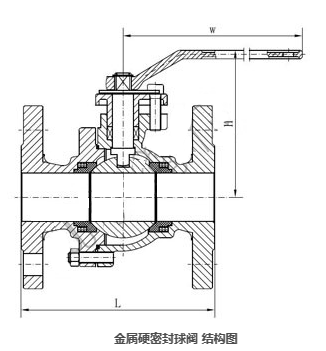

四、金属硬密封球阀 主要零件材料

序号零件名称材料牌号
碳钢不锈钢
GBASTMGBASTM
1阀体WCBA216-WCBZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
2阀盖WCBA216-WCBZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
3双头螺柱35CrMoAA193-B71Cr17Ni2A193-B8M
4螺母45A194-2H0Cr18NiA194-8M
5垫圈金属夹石墨
6球体2Cr13渗氮A276-410渗氮1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
7阀座2Cr13渗氮A276-410渗氮1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
8阀座支承圈2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
9阀座弹簧17-7PH17-7PH17-7PH17-7PH
10阀座密封圈石墨
11阀杆2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
12止推轴承金属夹PTFE
13阀杆填料石墨
14填料压环2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
15填料压盖WCBA216-WCBZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
16螺钉35CrMoAA193-B71Cr17Ni2A193-B8M
17定位板2Cr13A276-4101Cr18Ni9Ti304
