法兰式衬氟蝶阀

产品型号：D341F
公称口径：DN15~400mm
公称压力：0.6~4.0MPa
主要材料：铸铁、铸钢、不锈钢、衬F46、F3
驱动方式：手动、蜗轮传动、电动、气动
适用介质：水、油品、蒸汽

分享到：

一、D341F衬氟蝶阀概述

蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

二、D341F衬氟蝶阀结构特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线）,具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
     a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
   b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
   c、轴的径向采用O型圈与金属垫的组合；
   d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。

三、D341F衬氟蝶阀基本型号

手动	DA41F/P 半衬	蜗轮传动	DA341F/P 半衬
	DA41F3 全衬里		DA341F3 全衬里
	DA41F4 全衬里		DA341F4 全衬里
	DA41F46 全衬里		DA341F46 全衬里
气动	DA641F/P 半衬	电动	DA941F/P 半衬
	DA641F3 全衬里		DA941F3 全衬里
	DA641F4 全衬里		DA941F4 全衬里
	DA641F46 全衬里		DA941F46 全衬里

四、D341F衬氟蝶阀零件材料

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

在线留言

姓名

电话号码

电子邮箱

公司名称

地址

留言*

提交

上一个：衬胶蝶阀（对夹式）

下一个：衬氟截止阀

总部地址：上海市青浦沪青平公路2933弄30号
电话： 021-69755188 传真：021-56559698

销售部：上海市恒丰北路100号2512室微信号：371416385
电话：021-63271666 56559698

网址：http://www.hdjgvalve.com
E-mail：shjg521@126.com

沪ICP备17041966号-1

TOP

销售客服

园区客服

广州客服

021-63271666

shjg521@126.com

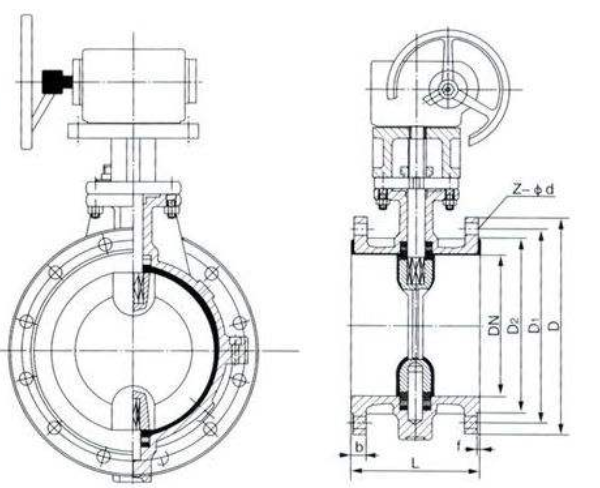

公称通径		标准值								参考值
